L’achat de mémoire pour un ordinateur est désormais devenu un parcours semé d’embûches. Un module de 32 Go de DDR5, dont le prix était inférieur à 90 euros début 2025, se négocie aujourd’hui à plus de 500 euros. À la fin de l’année dernière, Micron a fermé sa marque de consommation Crucial pour rediriger toute sa capacité vers les centres de données dédiés à l’IA. Plusieurs fabricants taïwanais rapportent que Samsung leur a signalé une pénurie de mémoires DRAM conventionnelles sur le marché, un constat implacable. Il ne s’agit pas d’un simple problème de prix, mais d’un manque physique de produit.
La raison principale de ce bouleversement est l’essor de l’intelligence artificielle. Cette année, les centres de données absorberont environ 70 % de la production mondiale de puces de mémoire, car ils nécessitent une mémoire spécifique, connue sous le nom de HBM (Haute Mémoire de Bande), qui exige une surface de wafer entre trois et quatre fois supérieure à celle de la DRAM classique. Chaque wafer alloué à l’IA se traduit par une quantité réduite destinée aux appareils grand public, tels que les ordinateurs portables et les smartphones.
Une autre dimension de cette problématique réside dans la structure oligopolistique du marché. Seulement trois entreprises dominent la production de mémoire DRAM à l’échelle mondiale, contrôlant plus de 90 % du marché : Samsung avec 39 %, SK Hynix avec 26 % et Micron avec 25 %. Une réalité qui leur permet de dicter la disponibilité de la mémoire et qui a déjà garanti les ventes de leur production jusqu’à 2027. Dans le secteur de la HBM, la concentration est encore plus marquée, avec SK Hynix détenant à elle seule 58 % du marché. Un nouvel acteur, la firme chinoise CXMT (ChangXin Memory Technologies), a émergé, voyant la valeur de ses actions exploser lors de son introduction en bourse à Shanghai et commençant déjà la production de la HBM3, une mémoire dédiée à l’IA.
Les fondations d’une nouvelle ère technologique
Pour saisir l’impact d’une technologie comme la HBM sur toute une industrie, il est essentiel de comprendre son architecture. La HBM ne se limite pas à être une DRAM plus rapide ; elle a complètement révisé son agencement et sa place à côté du CPU/GPU. Le goulot d’étranglement dans le traitement des données ne se situe pas dans la vitesse de calcul, mais dans le flux d’informations qui parviennent à la CPU/GPU. Former un modèle d’intelligence artificielle représente un processus arithmétique colossal, nécessitant un approvisionnement constant en données.
En d’autres termes, une CPU/GPU peut réaliser des dizaines de billions d’opérations par seconde, mais cette puissance devient vaine si la mémoire n’est pas capable de l’alimenter à un rythme adéquat. C’est comme une usine où mille travailleurs efficaces ne peuvent produire que si les matières premières sont livrées en quantité suffisante. Si l’entrée est trop étroite, cela limite la production, peu importe l’efficacité des travailleurs.
Ce déséquilibre est connu sous le nom de Mur de la Mémoire, un terme introduit par les scientifiques W. A. Wulf et S. A. McKee en 1995. Avec l’IA, ce mur s’est transformé en un véritable abîme, car c’est la première application de grande échelle à consommer des données plus rapidement que les infrastructures de transmission ne peuvent les fournir.
Architecture novatrice : des solutions audacieuses
La solution habituelle a été d’utiliser des mémoires GDDR, qui fonctionnent avec 32 bits par canal. Or, ce qui freine le flux de données, ce n’est pas la rapidité de transmission de chaque bit, mais le nombre de bits transmis simultanément. Imaginez une autoroute à plusieurs voies : une HBM travaille avec 1 024 bits, ce qui représente un facteur de trente-deux par rapport à la GDDR.

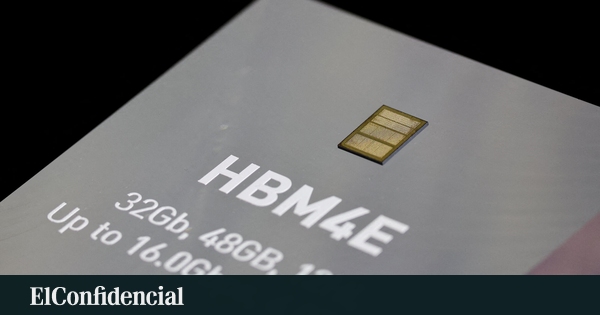

L’architecture d’une HBM est comparable à celle d’un gratte-ciel. Au lieu de disposer les puces de mémoire côte à côte, elles sont empilées, créant ainsi une structure verticale. Cette méthode permet d’installer jusqu’à douze ou seize puces de DRAM dans l’espace occupé précédemment par une seule. Une question se pose alors : comment ces puces communiquent-elles entre elles ? Dans un bâtiment, les étages sont reliés par des ascenseurs, tandis que la HBM utilise des TSV (Through-Silicon Vias), des connexions verticales traversant chaque puce de haut en bas.
Avec l’émergence des TSV, une nouvelle dimension s’est ajoutée, permettant que les connexions des puces s’alignent verticalement, formant ainsi des colonnes continues qui traversent l’ensemble de la tour, comme des ascenseurs dans un gratte-ciel. Cela favorise un grand parallélisme, essentiel pour le fonctionnement rapide de la HBM.
Un marché en plein bouleversement
La complexité de l’architecture HBM se reflète dans son coût. Un module HBM3E de 24 Go peut coûter plusieurs milliers d’euros, alors qu’un DD5 équivalent se trouve pour quelques dizaines d’euros. Cette disparité réside dans le fait que la HBM échappe à certaines logiques économiques traditionnelles de réduction des prix : empiler, connecter et empaqueter avec précision des puces nécessite un savoir-faire industriel spécifique, difficile à acquérir. N’importe quel défaut dans l’une des puces de la tour peut conduire à des pertes massives.
Cette situation aboutit à un oligopole, car le processus de conception et de réalisation est long et complexe. Les fabricants ont dévié leur attention vers la HBM, un produit aux bénéfices stratosphériques, laissant ainsi le grand public face à une pénurie de mémoire.
Paradoxalement, la HBM ne se limite pas à l’IA ; elle est également utilisée dans les supercalculateurs pour des simulations climatiques ou en physique des particules. D’ailleurs, il est révélateur que les outils nécessaires à la conception de ces puces nécessitent eux-mêmes une mémoire à haut débit pour fonctionner, démontrant un cercle vicieux où la technologie se nourrit d’elle-même.
Le pouvoir de la HBM
Le paysage géopolitique des semi-conducteurs n’est plus seulement concentré autour de Taïwan et des usines de TSMC, mais s’étend à la Corée du Sud (lieu de résidence de Samsung et SK Hynix) et aux États-Unis (Micron). Sans HBM, il n’y a pas d’accélérateur d’intelligence artificielle, et sans les trois géants capables de combiner douze wafers sans défaillance, l’industrie est à la merci d’un maillon faible dans la chaîne de production.
Cela signifie que des enjeux géostratégiques se cachent derrière cette pénurie, illustrant la vigilance de Washington quant aux équipements envoyés à CXMT, qui devient une priorité nationale en Chine. L’Europe, tout en disposant d’outils de lithographie essentiels, est confrontée à la dépendance vis-à-vis de l’importation de cette technologie cruciale.
Points à retenir
- La HBM est essentielle pour l’IA et les supercalculateurs, absorbant une large part de la production de mémoire.
- Le marché de la mémoire est largement dominé par trois entreprises, créant une situation de dépendance.
- La complexité de fabrication de la HBM en fait un produit coûteux et difficile à produire en masse.
- La demande croissante pour la HBM illustre l’importance stratégique de cette technologie dans la géopolitique actuelle.
- L’évolution rapide des technologies de mémoire pourrait affecter d’autres secteurs technologiques critiques.
En tant qu’observateur passionné de l’évolution technologique, je suis frappé par la manière dont la HBM redéfinit les fondamentaux de l’industrie. Avec les défis auxquels nous faisons face, il est essentiel de s’interroger sur l’avenir de la mémoire et de son impact sur notre quotidien. La dépendance croissante à ces technologies pose des questions sur la durabilité et l’accessibilité. Comment les intervenants vont-ils s’adapter à cette dynamique sans précédent ? C’est une question cruciale, et l’avenir pourrait bien dépendre des réponses que nous y apporterons.
